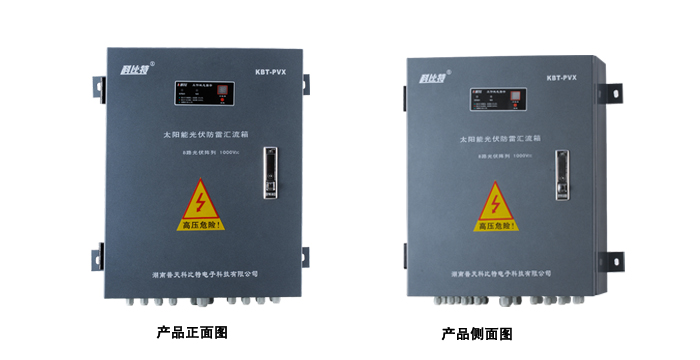

KBT-PVX
產品用途：
在太陽能光伏發電系統中，對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。本公司的光伏陣列防雷匯流箱系列產品就是為了滿足這一要求而特別設計的，可與本公司的光伏逆變器產品相配套組成完整的光伏發電系統解決方案。使用光伏匯流箱，用戶可以根據逆變器輸入的直流電壓范圍，把一定數量的規格相同的光伏組件串聯組成1個光伏組件串列，再將若干個串列接入光伏陣列防雷匯流箱進行匯流，通過防雷器與斷路器后輸出，方便了后級逆變器的接入。
建議用戶在安裝及使用時遵守必要的安全規范，為了保證人身安全與降低危險性，用戶需要遵守手冊中提到的安全措施。
產品特點：
1、滿足室外安裝的使用要求；
2、同時可接入16路太陽電池串列，每路電流最大可達10A；
3、配有光伏專用高壓防雷器，正極負極都具備防雷功能；
4、采用正負極分別串聯的四極斷路器提高直流耐壓值至不小于DC1000V。
技術參數：
產品名稱 | 編號 | 型號 | 規格 | 光伏陣列輸入電壓范圍（V） | 光伏陣列輸入路數 | 每路最大電流（A） | 輸出端子規格 | 防護等級 | 環境溫度 | 環境濕度 | 狀態指示及雷電計數 | 數據采集模塊 | 無線數據傳輸單元 | 防反裝置 | 計算機監控軟件 |
太陽能光伏防雷匯流箱 | 222 | KBT-PVX | 4 | DC | 4回路 | 10 | SAK-10N | IP65 | -25~+60℃ | 0~99% | 選配 | 選配 | 選配 | 選配 | 選配 |
223 | 6 | 6回路 | SAK-16N | ||||||||||||
224 | 8 | 8回路 | SAK-25N | ||||||||||||
225 | 10 | 10回路 | SAK-25N | ||||||||||||
226 | 12 | 12回路 | SAK-35N | ||||||||||||
227 | 16 | 16回路 | SAK-50N | ||||||||||||
228 | 18 | 18回路 | SAK-75N | ||||||||||||
229 | 20 | 20回路 | SAK-75N |
